SIMPSON

Die ANP Winkelverbinder eignen sich für sich kreuzende Holz / Holz Anschlüsse, Auswechslungen und Schwellen / Stützenanschlüsse.

Vorteil:

- Die Winkelverbinder aus Lochblechen sind in viele verschiedene Größen erhältlich und somit optimal einsetzbar.
- Die Vielzahl an Nagellöchern ermöglichen verschiedene Anschlusskombinationen, zudem sind feste Nagelbilder mit zugehörigen Lastwerten nach ETA gegeben.

Technische Daten

Stahlqualität:

- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Die ANP Winkelverbinder eignen sich für sich kreuzende Holz / Holz Anschlüsse, Auswechslungen und Schwellen / Stützenanschlüsse.

Vorteil:

- Die Winkelverbinder aus Lochblechen sind in viele verschiedene Größen erhältlich und somit optimal einsetzbar.
- Die Vielzahl an Nagellöchern ermöglichen verschiedene Anschlusskombinationen, zudem sind feste Nagelbilder mit zugehörigen Lastwerten nach ETA gegeben.

Technische Daten

Stahlqualität:

- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

AB55365 Winkelverbinder werden für Holz / Holz oder Holz / Beton Anschlüsse in konstruktiven Bereichen eingesetzt. Für eine gleichmäßige Lasteinleitung werden zwei Winkel je Anschluss empfohlen.

Vorteil

- Diverse Befestigungsmittel, Nägel, Schrauben oder Bolzen einsetzbar.

Technische Daten

Stahlsorte:

- S250 GD + Z275 gemäss DIN EN10346

Korrosionsschutz:

- 275 g/m2 beidseitig – entsprechend einer Zinkschichtdicke von ca. 20 μm

ohne Rippe, für Kreuzanschlüsse im Holz geeignet, feuerverzinktes Stahlblech
Befestigung: Schraube 5,0, Kamm-Ankernagel 4,0, Bolzen

Mehr Informationen

Werkstoff: Stahl
Oberfläche: verzinkt
Mass A (mm): 88.00
Mass B (mm): 88.00
Mass C (mm): 65.00
Mass t (mm): 2.50
Lochdurchmesser klein A (mm): 5.00
Lochdurchmesser klein B (mm): 5.00
Lochanzahl klein A (Stück): 6
Lochanzahl klein B (Stück): 9
Lochdurchmesser gross A (mm): 11.00
Lochdurchmesser gross B (mm): 11.00
Lochanzahl gross A (Stück): 3
Lochanzahl gross B (Stück): 2
mit Rippe: Nein

ohne Rippe, für Kreuzanschlüsse im Holz geeignet, feuerverzinktes Stahlblech
Befestigung: Schraube 5,0, Kamm-Ankernagel 4,0, Bolzen

Mehr Informationen

Werkstoff: Stahl
Oberfläche: verzinkt
Mass A (mm): 103.00
Mass B (mm): 103.00
Mass C (mm): 90.00
Mass t (mm): 3.00
Lochdurchmesser klein A (mm): 5.00
Lochdurchmesser klein B (mm): 5.00
Lochanzahl klein A (Stück): 8
Lochanzahl klein B (Stück): 11
Lochdurchmesser gross A (mm): 11.00
Lochdurchmesser gross B (mm): 11.00
Lochanzahl gross A (Stück): 3
Lochanzahl gross B (Stück): 3
mit Rippe: Nein

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

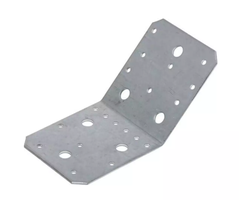

Die Winkelverbinder AB90-135° / AB105-135°, die auf 135° gebogen werden, sind für Anschlüsse in Holzkonstruktionen geeignet.

Vorteil

Geeignet für Anschlüsse unter einem Winkel von α =45°, z.B. Druckdiagonalen in Fachwerkbinder.

Technische Daten

Stahlqualität:
S 250 GD +Z 275 gemäss DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Anwendungsbereich:
Haus und Garten
Wo keine statischen Nachweise erforderlich sind

Diese Stützenfüsse eignen sich zur Montage von Stützen/Pfosten, die nur auf Druck beansprucht werden.

Spezifikationen

Oberfläche: feuerverzinkt
Werkstoff: Stahlblech

Zusatzinformation

E: 90 mm
Stärke: 8 mm
Loch Ø: 9 / 12
G: 20 mm
F: 30 mm – 75 mm
t1: 8 mm
t2: 5 mm

Beschreibung
Stahlblech feuerverzinkt, werden dort eingesetzt wo keine statischen Nachweise erforderlich sind.
Befestigung: Schraube 5,0, Kamm-Ankernagel 4,0

Werkstoff: Stahl
Oberfläche: verzinkt
Mass A (mm): 40.00
Mass B (mm): 100.00
Mass t (mm): 2.50
Lochdurchmesser gross A (mm): 11.00
Lochdurchmesser klein A (mm): 5.00
Lochanzahl gross A (Stück): 2
Lochanzahl klein A (Stück): 8

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen grosse Kräfte übertragen werden müssen.
Die ABR-Winkel können für Holz-/Holz-, Holz/Beton- oder Holz/Stahl-Verbindungen und insbesondere für die Übertragung hoher Kräfte eingesetzt werden.

Vorteil:

- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen

Technische Daten

Stahlqualität:

- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
