Hawle Armaturen AG

- Zweistufiger Entlüfter für das Ausblasen von grossen Luftmengen beim Füllen der Leitung
- Kleine Luftansammlungen werden während des Leitungsbetriebes (unter Leitungsdruck) ausgeblasen
- Gehäuse und Schwimmer: POM, Dichtsitz: Messing, Dichtsitz (kleiner Querschnitt): 1.4305
- Ventildichtung: NBR, UV-Schutzkappe: PE, Insektengitter: 1.4301
- Medium: Trinkwasser, Mediumstemperatur: max. 30 ° C
- Öffnungsquerschnitt gross: 900 mm², Öffnungsquerschnitt klein: 2 mm²
- Entlüftungsleistung: Kleiner Querschnitt: 7.8 m³/h, Grosser Querschnitt: 192 m³/h
- Belüftungsleistung: Grosser Querschnitt: 550 m³/h

- Für Hawle-Schellen, ohne Erdung, passend zu sämtlichen Universal-Anbohrprodukten
- Die Satteldichtung gleicht den jeweiligen Rohrradius aus, Anzugsdrehmoment der Mutter max. 100 Nm

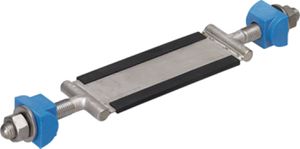

- 1: Bügel: Stahl INOX V4A, DIN 1.4408
- 2: Unterlage: Gummi
- 3: Mutter M16: V4A, Molybdän-beschichtet
- 4: Gelenkstück: Kunststoff
- 5: Bügel: Stahl INOX V4A, DIN 1.4571, 60 x 1.5 mm

- Für Hawle-Schellen, ohne Erdung, passend zu sämtlichen Universal-Anbohrprodukten
- Die Satteldichtung gleicht den jeweiligen Rohrradius aus, Anzugsdrehmoment der Mutter max. 100 Nm

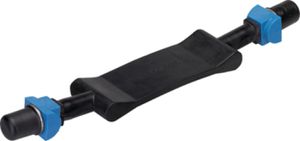

- Haltebügel INOX V4A, durch Gummivulkanisation zusätzlich vor Korrosion geschützt

- Für Doppelbügel
- Für Universalschellen Typ B, für Wasser
- Passend zu Haltebügel (Nr. 3112 und Nr. 3114), Doppelbügel = Typ B
- Die Satteldichtung gleicht den jeweiligen Rohrradius aus, Werkstoff: EPDM
*Nur für Wasser

- Für Universalschellen Typ B und ROBUSTO, für Wasser
- Passend zu Haltebügel (Nr. 3112 und Nr. 3114), Doppelbügel = Typ B
- Die Satteldichtung gleicht den jeweiligen Rohrradius aus, Werkstoff: EPDM

- Für alle Hausanschluss-Schieber von 3/4" bis 2", DN 20 bis DN 40
Sonderlängen auf Anfrage

- Für alle Hausanschluss-Schieber von 3/4" bis 2", DN 20 bis DN 40
- Erlaubt eine stufenlose Angleichung an die endgültige Strassenhöhe
- Nachträgliche Verlängerung nicht möglich
- Schutzrohr aus PE, Schlüsselstangen St-37 verzinkt
- Schlüsselnuss und Kuppelmuffe EN-GJS-400 (GGG 40) verzinkt

- Für alle Hausanschluss-Schieber von 3/4" bis 2", DN 20 bis DN 40
- Erlaubt eine stufenlose Angleichung an die endgültige Strassenhöhe
- Nachträgliche Verlängerung nicht möglich
- Schutzrohr aus PE, Schlüsselstangen St-37 verzinkt
- Schlüsselnuss und Kuppelmuffe EN-GJS-400 (GGG 40) verzinkt

- Für Schieber DN 50 bis DN 500
- Schutzrohr aus PE, Schlüsselstangen St-37 verzinkt
- Schlüsselnuss und Kuppelmuffe EN-GJS-400 (GGG 40) verzinkt
Sonderlängen auf Anfrage

- Für die Verlängerung bereits eingebauter, starrer Einbaugarnituren (EBG), DN 50 bis DN 200
- 1. Schlüsselnuss und Abschlusskappe bei der zu verlängernden EBG entfernen
- 2. Klickmuffe und Kuppi bis zum Anschlag auf die zu verlängernde EBG stecken
- 3. PE-Rohr und 4kt.-Stahl auf die gewünschte Länge kürzen und bis zum Anschlag in die Klickmuffe stecken
- 4. Abschlusskappe und Schlüsselnuss wieder auf die verlängerte EBG montieren

- Für die Verlängerung bereits eingebauter, starrer Einbaugarnituren Nr. 9100 + 9110, DN 20-40, 3/4-2
- 1. Schlüsselnuss und Abschlusskappe bei der zu verlängernden EBG entfernen
- 2. Klickmuffe und Kuppi bis zum Anschlag auf die zu verlängernde EBG stecken
- 3. PE-Rohr und 4kt.-Stahl auf die gewünschte Länge kürzen und bis zum Anschlag in die Klickmuffe stecken
- 4. Abschlusskappe und Schlüsselnuss wieder auf die verlängerte EBG montieren

- Für alle Fabrikate von Schraubmuffen-Armaturen und Schraubmuffen-Rohren
- Halteschalen und Klemmkeil: GGG 40, Scharnierbolzen: INOX, Konusklemmring: PA
