Holzverbinder

SIMPSON BSIN Balkenschuhe Einwärts

werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet, Befestigungslöcher ø 5/11.5 mm

Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen grosse Kräfte übertragen werden müssen.
Die ABR-Winkel können für Holz-/Holz-, Holz/Beton- oder Holz/Stahl-Verbindungen und insbesondere für die Übertragung hoher Kräfte eingesetzt werden.

Vorteil:

- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen

Technische Daten

Stahlqualität:

- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen grosse Kräfte übertragen werden müssen.
Die ABR-Winkel können für Holz-/Holz-, Holz/Beton- oder Holz/Stahl-Verbindungen und insbesondere für die Übertragung hoher Kräfte eingesetzt werden.

Vorteil:

- Lastaufnahme in allen Richtungen
- Optimierte Tragfähigkeiten für Voll- und Teilausnagelung
- Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen

Technische Daten

Stahlqualität:

- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Die Knaggen werden zur horizontalen Lastaufnahme und Kippsicherung von Pfetten auf geneigten Bindern und Trägern verwendet. In Kombination mit Sparrenpfettenankern eignen sich die Verbinder gleichermaßen zur Windsogsicherung.

Vorteil:

- Knaggen geben in Kombination mit Sparrenpfettenankern optimale Anschlüsse von Balken und Pfetten in geneigten Dachkonstruktionen.
- Sie eignen sich besonders für die Sicherung kippgefährdeter Pfetten gegen Abheben und Kippen auf geneigten Bindern und Trägern.

Technische Daten

Stahlqualität:
- S 250 GD +Z 275 gemäss DIN EN 10346

Korrosionsschutz:

- 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Die NP Lochbleche werden aus sendzimir verzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt.
Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5-2,0-2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: BxLxt in mm

Anwendungsbereich

Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.
Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.
Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

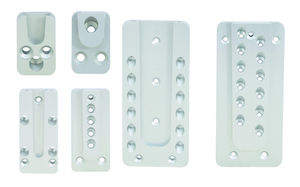

PITZL Holzverbinder HVP
Standard-Verbinder für Holz-Holz Anschluss, mit Abhebesicherung, optimale Randabstände und variable Schraubenlängen garantieren Passgenauigkeit für jeden Holzquerschnitt, ohne Schrauben

Breite: 40mm
Höhe: 110mm
Stärke: 12mm
Anzahl Schrauben: 16 Stk

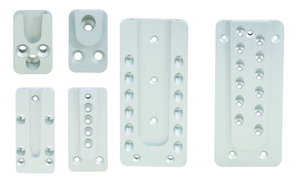

PITZL Holzverbinder HVP
Standard-Verbinder für Holz-Holz Anschluss, mit Abhebesicherung, optimale Randabstände und variable Schraubenlängen garantieren Passgenauigkeit für jeden Holzquerschnitt, ohne Schrauben

Breite: 40mm
Höhe: 150mm
Stärke: 12mm
Anzahl Schrauben: 22 Stk

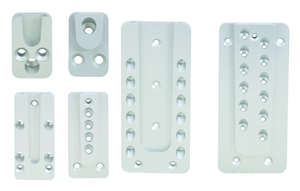

PITZL Holzverbinder HVP
Standard-Verbinder für Holz-Holz Anschluss, mit Abhebesicherung, optimale Randabstände und variable Schraubenlängen garantieren Passgenauigkeit für jeden Holzquerschnitt, ohne Schrauben

Breite: 60mm
Höhe: 140mm
Stärke: 12mm
Anzahl Schrauben: 24 Stk
